La macchina per la creazione di tubi di carta viene utilizzata per la lattina di carta composita, il nucleo di avvolgimento del materiale di imballaggio piccolo, l'ufficio utilizza il nucleo di carta. Il modello può fare un tubo di carta a spirale con incollaggio, avvolgimento, tagliando insieme.

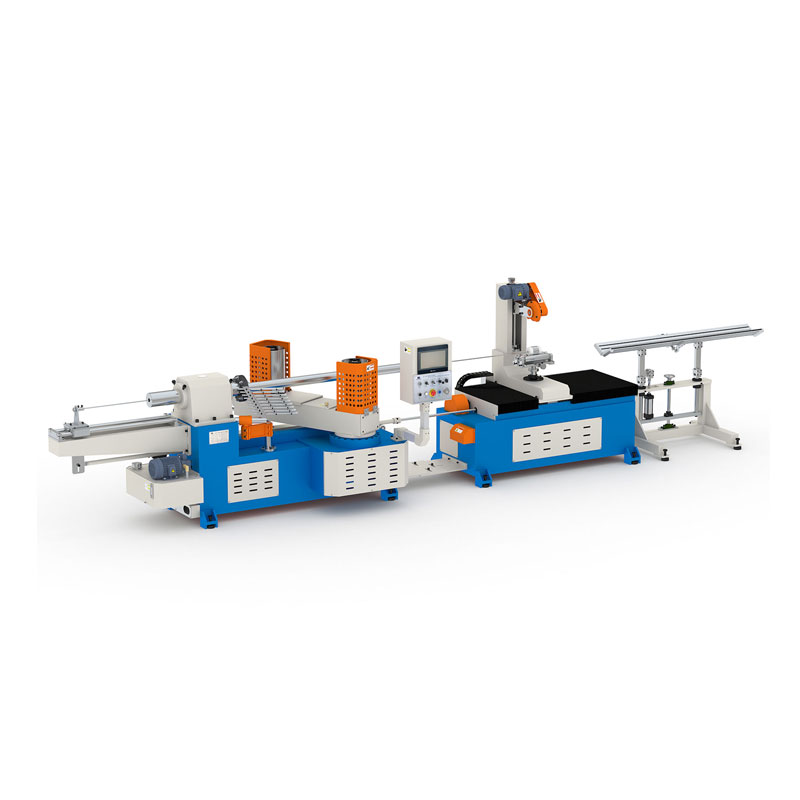

PTE2-120 Macchina per la creazione di tubi di carta, il concetto di design è semplice, compatto e stabile.
La produzione standard di tubi di carta da 3 pollici (diametro interno 76,2 mm) con uno spessore inferiore a 10 mm, il diametro interno del tubo di carta massimo di produzione è di 200 mm.

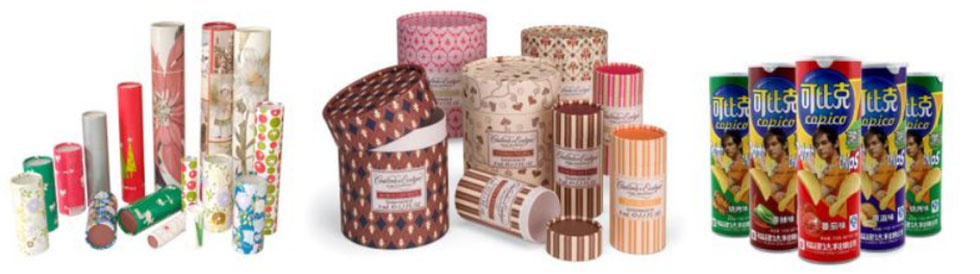

Riferimento per uso di produzione: tubi di carta per fibre chimiche, varie lattine composite di imballaggio, vari piccoli tubi di carta industriale.
La produzione di tubi di carta a spirale è completata da incollaggio, avvolgimento, al taglio secondo necessità.
| Parametro | Sistema di controllo | ||
| Numero di strato | 3-16 strati | Controller PLC | Delta |
| Max-diametro | 200 mm | Interfaccia della macchina uomo | Touch screen a colori weinview 6070t |
| Min-diametro | 20 mm | Edizione del programma | JS-PTM4.2 |
| Massimo | 8 mm | Inverter | Yaskawa 7.5KW |
| Min-thickness | 0,5 mm | Attuatore (contattore ..) | Pulito |
| Mandrel Fixing Way | Flangia e serraggio | Componente del segnale | Omron |
| Riavvolgere il naso | Due nasi una cintura | Componente pneumatico | Airtac |
| Calciare | Taglierina circolare singola pneumatica | Motore di regolazione dell'angolo | Jiacheng |
| Incollaggio | doppi lati | Controllo del sincronismo | X Asse Servo Vite /Z Asse Step Vite |
| Correzione della lunghezza | Encoder | Sistema di taglio della pista del sincronismo | Servo Sincronous Track Ticker |
| Operatore | 1-2 vierson | Remoto Controller | Opzionale |
| Velocità di produzione | 3-20 m/min | Porta del tubo | Avere |
| Controllo della velocità | Inverter | Angolo di controllo della cinghia | Elettrico |
| Potenza di input | Costume | Regolazione della cintura | Idraulico |
| Dimensione (mm) | Angolo di mainframe | Avere | |
| Mainframe: l*w*h | 5500mm*1700mm*2000mm | Auto fermarsi quando mancanza di carta | Avere |
| Area: l*w | 16000mm*7500mm | Alimentazione per colla auto | Pompa a vite 1,5kw |
| Diametro del mozzo delle ruote | 215 mm | Lubrificante automatico | Avere |
| Altezza del mozzo della ruota | 400 mm | Regolazione della tensione | Meccanico |
| Min Tredd | 750 mm | Tipo di supporto per bobina di carta | Integrante |
| Max Batt | 950 mm | Cintura | Tela |
| Peso totale | 3900 kgs | Sistema di trasmissione | |
| Componente chiuso | Potenza motore principale | 7.5KW | |
| dispositivo di carta ottom/faccia | Avere | Velocità girevole del naso tortuoso | 47r/min |
| Strumento di installazione | Avere | Coppia di uscita del naso avvolgente | 1360n.M |
| Mandrino | 1pc | Modo di trasmissione | Ingranaggio e catena |
| Cintura | 1pc | Modello di catena di trasmissione | 12a*2 |
| Guida al naso tortuoso | 2 ruote | ||
| Motore di taglio | Motore a steping/moto ingranaggio wanxin | ||
| Cuscinetto | HRB | ||
1. Il corpo principale è realizzato in piastra in acciaio pesante e saldato dopo il taglio CNC. Il telaio è stabile e non facile da deformarsi e la vibrazione è piccola.
2. L'unità principale adotta riduzione della superficie del dente in tempismo in tempesta di olio, basso rumore, basso calore, alta velocità e coppia grande.
3. Il motore principale adotta la regolamentazione della velocità dell'inverter ad alta coppia ad alta coppia vettoriale.
4. Dotato di dispositivo di tensionamento a cinghia idraulico, sensore di tensione della cinghia e sensore angolare della cinghia, che può regolare automaticamente la tensione e l'angolo della cinghia.
5. Dotato di sistema di taglio sincrono CNC, il tavolo da taglio è guidato da vite a sfera di precisione e motore servo ad alte prestazioni.
6. Dotato di controllo della lunghezza fissa dell'impulso, con funzione di compensazione in avanti, per garantire una lunghezza di taglio costante a diverse velocità di corsa dell'host.
7. Adozione del sistema di controllo PLC a doppio PLC, il controllo dell'uscita IO e il funzionamento funzionale sono controllati separatamente per migliorare la velocità di risposta al taglio e il controllo della lunghezza di taglio è più accurato di prima.
8. Dotato di un nuovo pannello operativo e di un touch screen di grandi dimensioni di interfaccia umana-macchina.
9. Con dispositivo di alimentazione della carta inferiore multifunzionale, funzione di arresto automatico di rottura della carta.

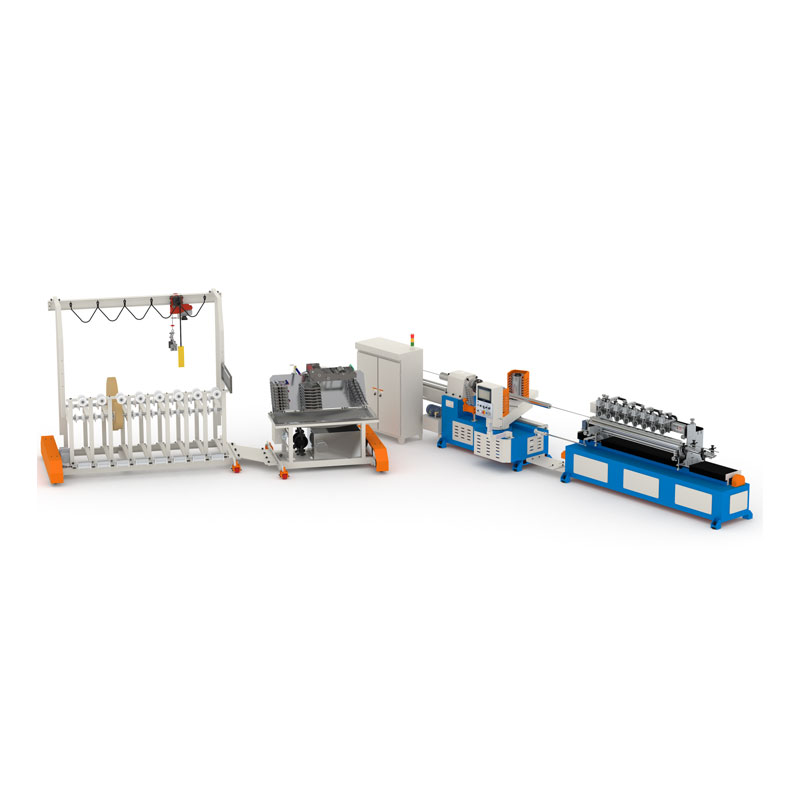

10. dotato di portapacchi di alimentazione della carta integrata, alimentazione della colla e rack di rivestimento, dispositivo di guida di carta integrata dispositivo di collegamento integrato, regolazione completamente elettrica.

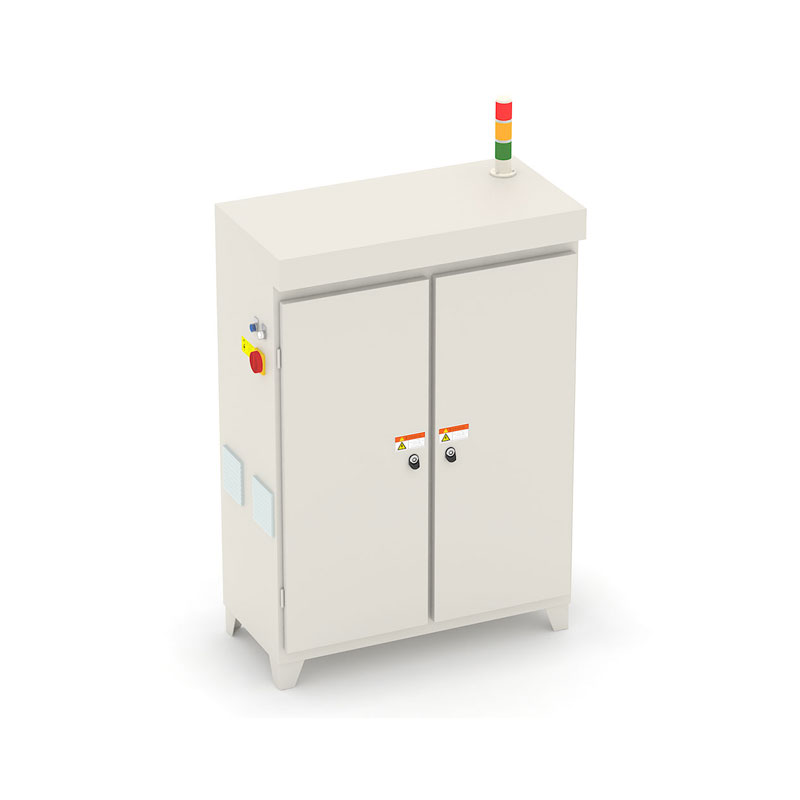

11. Design del layout elettrico modulare, uso più conveniente e scientifico, manutenzione e riparazione.
12.Pizionale Il modulo di rete, utilizzato per il funzionamento in networking di più dispositivi o linee di montaggio, può essere utilizzato anche per il monitoraggio e la manutenzione remoti, protocollo Modbus TCP.
