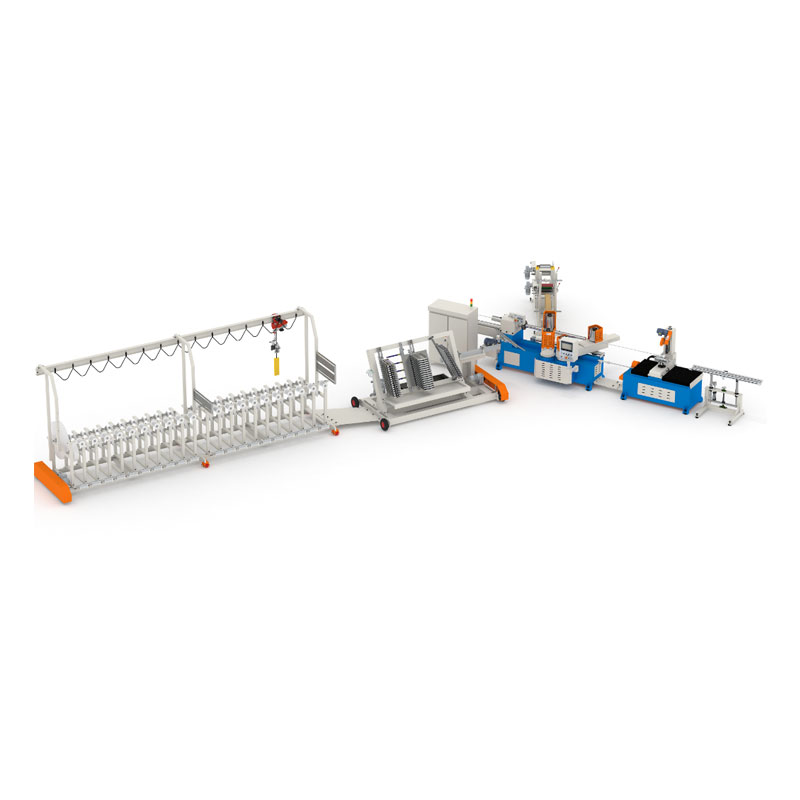

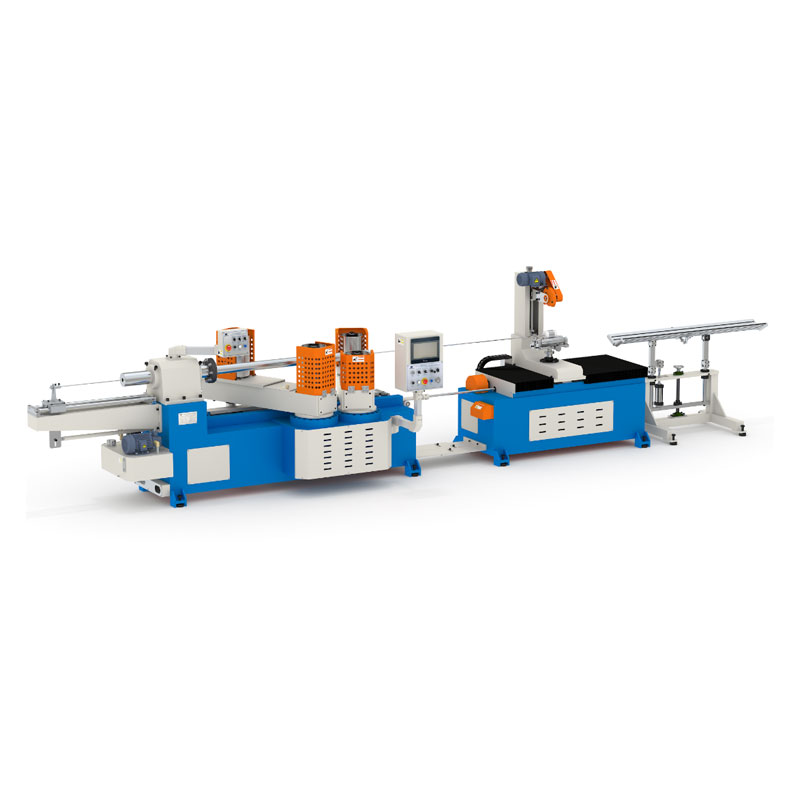

Tubo di carta in fibra chimica, tutti i tipi di cartone composito, tutti i tipi di piccolo nucleo di carta industriale. La macchina per la produzione di carta per carta pesante può produrre un tubo di carta a spirale con incollaggio, avvolgimento, taglio insieme.
Serie "E" di macchina per la creazione di tubi di carta pesante, progettazione dell'idea semplice 、 compatta 、 stabile.
Standard per la creazione di tubi di carta 3 "(ID76,2 mm), spessore massimo della parete sotto 10 mm, l'ID tubo più grande può fino a 200 mm.
| Parametro | Sistema di controllo | ||
| Numero di strato | 3-16 strati | Controller PLC | Delta |
| Max-diametro | 200 mm | Interfaccia della macchina uomo | Touch screen a colori weinview 6070t |
| Min-diametro | 20 mm | Edizione del programma | JS-PTM4.2 |
| Massimo | 10 mm | Inverter | Yaskawa 7.5KW |
| Minimo | 0,5 mm | Attuatore (contattore ..) | Pulito |
| Mandrel Fixing Way | Flangia e serraggio | Componente del segnale | Yaskawa |
| Riavvolgere il naso | Due nasi una cintura | Componente pneumatico | Airtac |
| Calciare | Taglierina circolare singola pneumatica | Motore di regolazione dell'angolo | Jiacheng |
| Incollaggio | doppi lati | Controllo del sincronismo | X Asse Servo Vite /Z Asse Step Vite |
| Correzione della lunghezza | Encoder | Sistema di taglio della pista del sincronismo | Servo Sincronous Track Ticker |
| Operatore | 1-2 vierson | Remoto Controller | Opzionale |
| Velocità di produzione | 3-20 m/min | Porta del tubo | Avere |
| Controllo della velocità | Inverter | Angolo di controllo della cinghia | Elettrico |
| Potenza di input | Costume | Regolazione della cintura | Idraulico |
| Dimensione (mm) | Angolo di mainframe | Avere | |
| Mainframe: l*w*h | 5900mm*1700mm*2000mm | Auto fermarsi quando mancanza di carta | Avere |
| Area: l*w | 16000mm*9000mm | Alimentazione per colla auto | Pompa a vite 3.0kw |
| Diametro del mozzo delle ruote | 215 mm | Lubrificante automatico | Avere |
| Altezza del mozzo della ruota | 400 mm | Regolazione della tensione | Meccanico |
| Min Tredd | 750 mm | Tipo di supporto per bobina di carta | Integrante |
| Max Batt | 950 mm | Cintura | Tela |
| Peso totale | 5045 kgs | Sistema di trasmissione | |
| Componente chiuso | Potenza motore principale | 7.5KW | |
| dispositivo di carta ottom/faccia | Avere | Velocità girevole del naso tortuoso | 47r/min |
| Strumento di installazione | Avere | Coppia di uscita del naso avvolgente | 1360n.M |
| Mandrino | 1pc | Modo di trasmissione | Ingranaggio e catena |
| Cintura | 2 pezzi | Modello di catena di trasmissione | 12a*2 |
| Guida al naso tortuoso | 4 ruote | ||
| Motore di taglio | Motore a steping/moto ingranaggio wanxin | ||
| Cuscinetto | HRB | ||
1. La struttura principale è realizzata in acciaio ispessito, che viene elaborato mediante taglio e saldatura secondaria, rendendo la macchina più stabile e robusta.
2. Trasmissione principale Adottare il taglio della velocità degli ingranaggi, basso rumore, bassa riscaldamento, alta rivoluzione, alta coppia.
3. Il motore principale adotta la regolazione della velocità dell'inverter ad alta coppia vettoriale.
4. Dotato di dispositivo idraulico per regolare la tensione della cinghia, dotato di sensore di tensione della cinghia e sensore angolare della cinghia, entrambi i quali possono essere regolati automaticamente.
5. Dotato di sistema di taglio sincrono, tavolo da taglio Adottare una vite a sfera di precisione ad alta prestazione e un'unità motore al server ad alte prestazioni.
6. Dotato di controllo della fissazione della lunghezza dell'impulso, collaborato con la funzione di compensazione del feedback frontale, può assicurarsi che la stessa lunghezza nella diversa velocità di produzione.
7. Adottare il sistema di controllo PLC a doppio PLC, il controllo dell'uscita IO e il controllo del funzionamento funzionale separatamente, per aumentare la velocità di reazione di taglio, la lunghezza del taglio è molto più accurata.

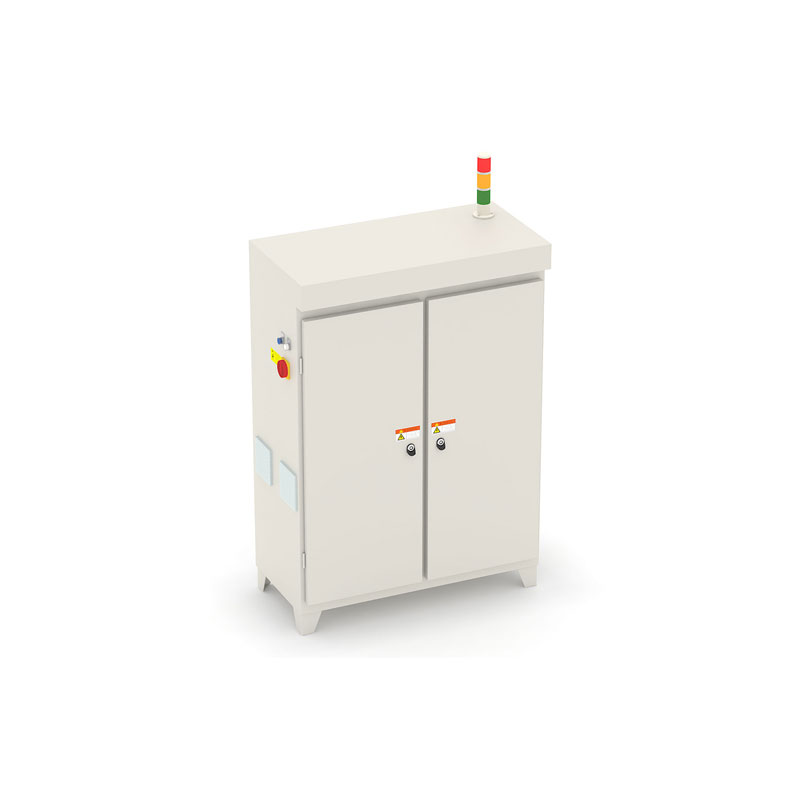

8. Dotato di un nuovo pannello di controllo e di grandi dimensioni colorate interfaccia toccante.
9. Con il dispositivo di alimentazione della carta inferiore multifunzionale, si fermerà una volta che si interrompe la carta.
10. dotato di portafoglio di carta integrato, supporto per colla e componenti di alimentazione della carta, tutti controllati elettricamente.
11. Progettazione del layout elettrico di modularizzazione utilizza il mantenimento e la riparazione più conveniente e scientifica.
12. Il modulo di rete può essere facoltativo, utilizzato per il lavoro di connessione di rete con molte apparecchiature e catena di montaggio, potrebbe anche essere utilizzato per il monitoraggio e la manutenzione remoto, accordo Modbus TCP.

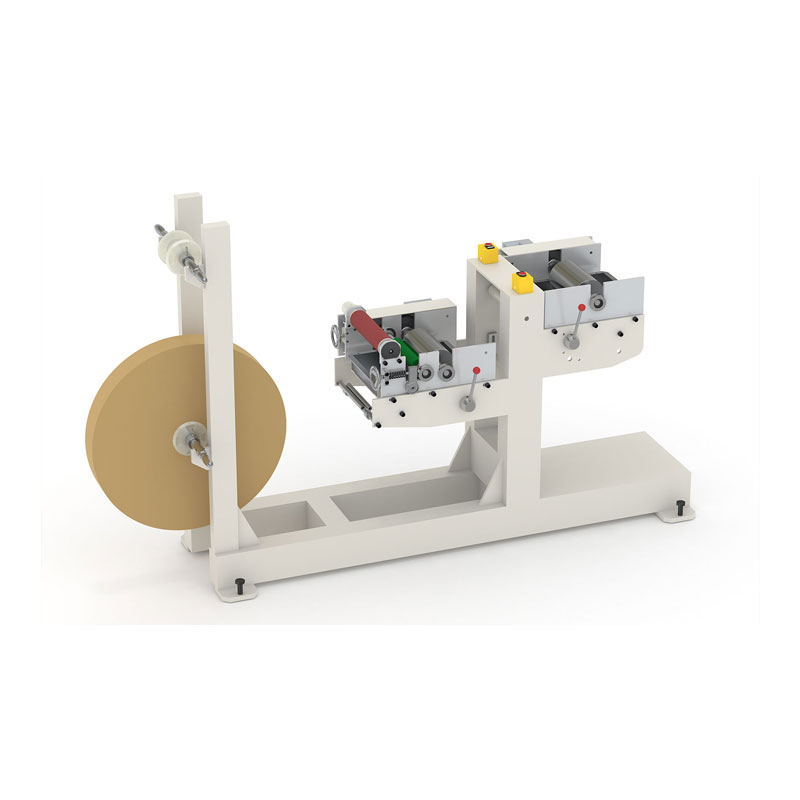

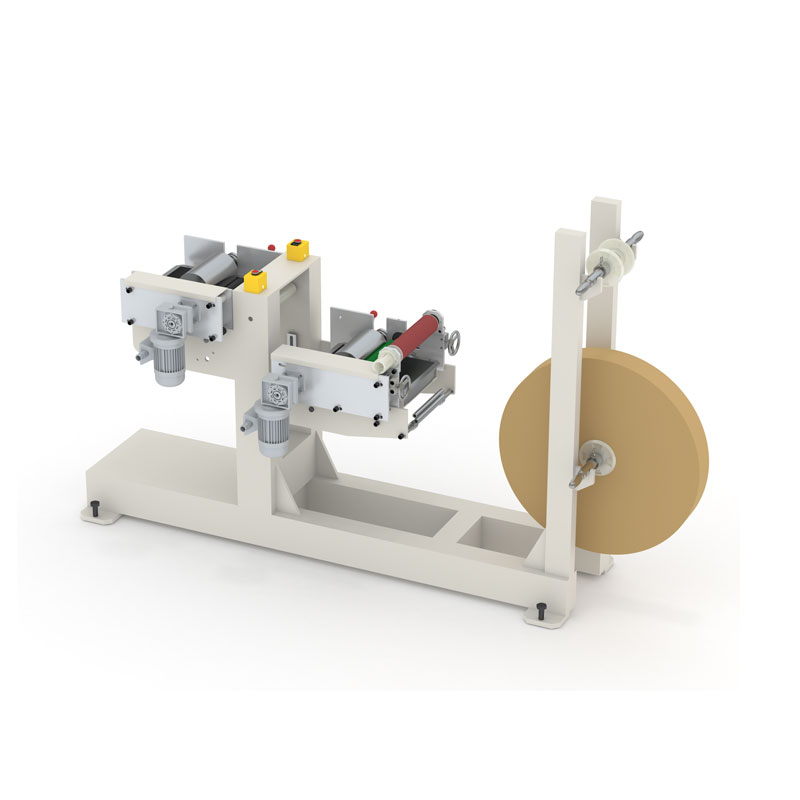

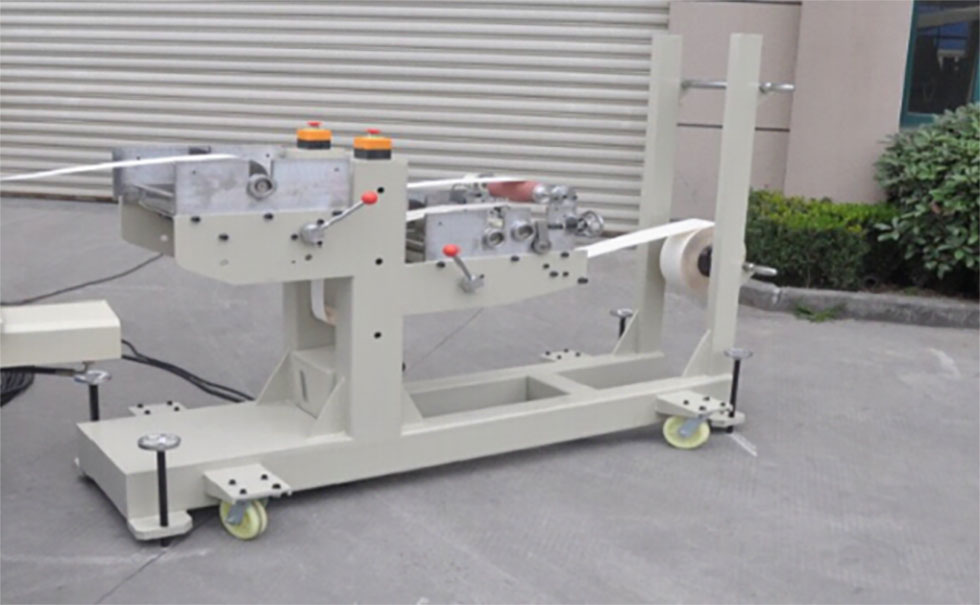

Dotato di un dispositivo di caricamento della carta inferiore multifunzionale:
Caratteristiche: il dispositivo integra un meccanismo di caricamento del vassoio di carta, un meccanismo di incollaggio a facciano a rulli, un meccanismo di applicazione dell'olio di lubrificazione a rullo e un meccanismo di acquisizione del nastro di carta codificatore e acquisizione della velocità.

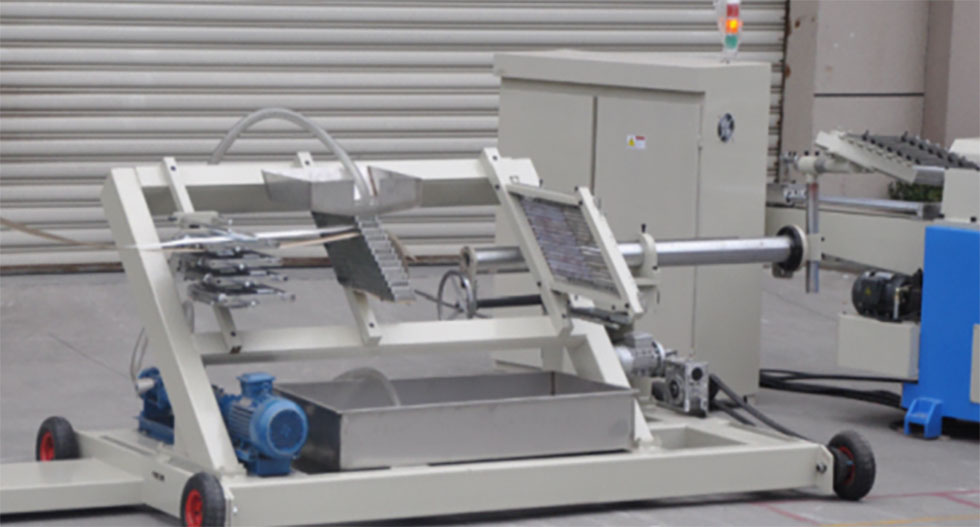

Configurazione standard Raccolto di colla a cascata a 16 strati: (altri dispositivi di colla sono opzionali)
Caratteristiche: la goccia complessiva è a bassa altezza e facile da funzionare, utilizzando una pompa per colla a vite da 3 kW per colla circolante e un tubo in poliuretano per la colla per raschiatura.

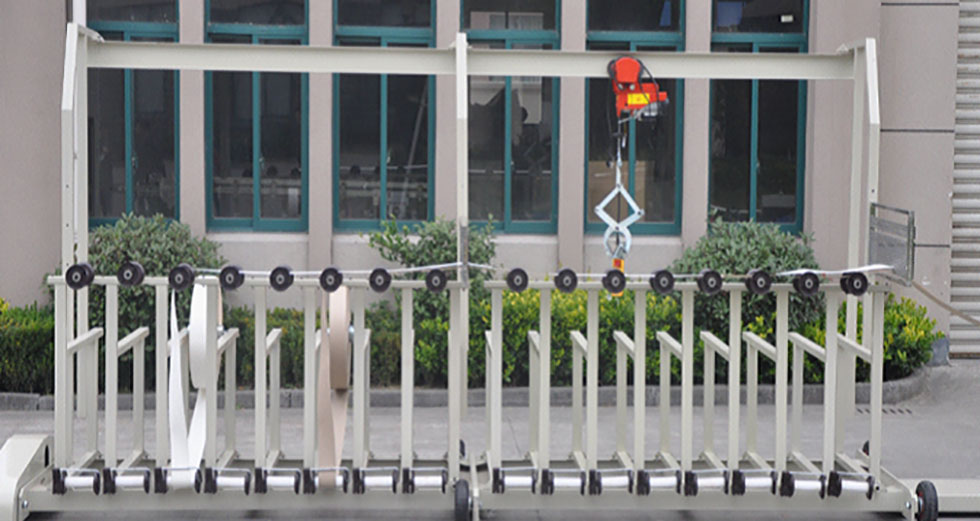

Configurazione standard Configurazione a 16 strati integrale a 90 gradi:
Caratteristiche: il vassoio di carta viene caricato da una gru elettrica e il vassoio di carta è facile da usare.
Con dispositivo di regolazione angolare del vassoio di carta alimentato.
Il diametro massimo del vassoio di carta è 1500 mm (personalizzabile sopra 1500 mm).
