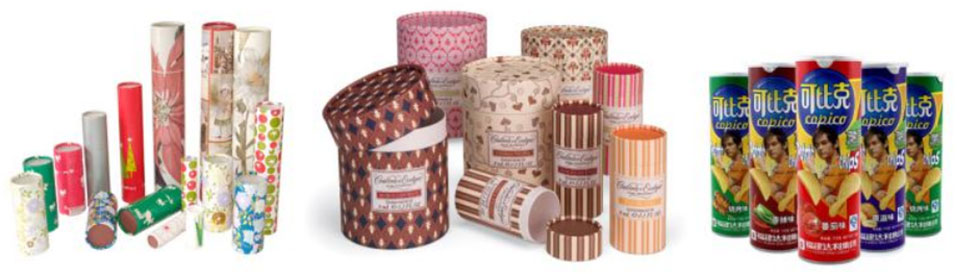

La macchina per la creazione di tubi di carta multipla è ampiamente utilizzata nella produzione di lattine di carta composita, piccoli nuclei di bobine e tubi di carta da ufficio. Possono ottenere il completamento simultaneo dei processi di incollaggio, rotolamento a spirale e taglio, con processi continui, efficienti e stabili.
La serie Multi-Blade della serie "E" fornisce agli utenti soluzioni di produzione di tubi di carta ad alte prestazioni con il suo stile di design semplice ed elegante, layout strutturale compatto e ragionevole e una buona stabilità delle attrezzature.
Normalmente per la creazione di tubi di carta 3 "(ID76,2 mm), spessore massimo della parete sotto 3 mm, l'ID tubo più grande può fino a 120 mm.
Utilizzato principalmente per fare piccole dimensioni e tubo corto, può tagliare in molte sezioni alla volta
| Parametro | Sistema di controllo | |||
| Numero di strato | 3-8 strati | Controller PLC | Delta | |
| Max-diametro | 120 mm | Interfaccia della macchina uomo | Weinview 6070T Schermo toccante colorato | |
| Min-diametro | 20 mm | Edizione del programma | JS-PTM4.2 | |
| Massimo | 3 mm | Inverter | Yaskawa 7.5KW | |
| Minimo | 0,8 mm | Attuatore (contattore ..) | Pulito | |
| Mandrel Fixing Way | Flangia e serraggio | Componente del segnale | Yaskawa | |
| Riavvolgere il naso | Due nasi una cintura | Componente pneumatico | Airtac | |
| Calciare | Cutter pneumatico, 8 lame | Motore di regolazione dell'angolo | Jiacheng | |
| Incollaggio | Lato singolo/ doppio | Controllo del sincronismo | Asse Servo Vite | |
| Correzione della lunghezza | Encoder | Sistema di taglio della pista del sincronismo | Servo Tracking System Sincronous | |
| Operatore | 1-2 vierson | |||
| Velocità di produzione | 3-20 m/min | Assemblaggio di outfit | ||
| Controllo della velocità | Inverter | Telecomando | Opzionale | |
| Potenza di input | Costume | Supporto per tubo di caduta automatica | Avere | |
| Dimensione (mm) | Angolo della cinghia | Elettrico | ||
| Mainframe: l*w*h | 6300mm*1700mm*2000mm | Regolazione della cintura | Idraulico | |
| Area: l*w | 16000mm*7000mm | Angolo del motore principale | Avere | |
| Diametro del mozzo delle ruote | 215 mm | Fermati quando si esaurisce la carta | Ply Bottom Stop automaticamente | |
| Altezza del mozzo della ruota | 400 mm | Donazione di colla auto | Pompa a vite 1,5kw | |
| Min Tredd | 750 mm | Donazioni di lubrificazione automatica | Auto | |
| Max Batt | 950 mm | Regolazione della tensione | Può scegliere | |
| Peso totale | 4200 kgs | Tipo di stand di carta | Integrante | |
| Sistema di azionamento | Cintura | Cllth a vela | ||
| Potenza mainframe | 7.5 per | Dispositivo di trattamento del calore in alluminio | Può scegliere | |
| Velocità di rotazione massima del mozzo della ruota | 47r/min | dispositivo di fissaggio del codice colore | Può scegliere | |
| Coppia di uscita del mozzo della ruota | 1360n.M | Componente chiuso | ||
| Tipo di catena | 12a*2 | Compressore d'aria | Può scegliere | |
| Tipo di mozzo delle ruote | 2 ruote | Strumento utile | 1 set | |
| Cuscinetto | HRB | Cintura | 1 set | |
| Mandrino | 1 pari | |||
1. Il sistema di taglio a più coltelli può tagliare direttamente il tubo di carta in base alla lunghezza impostata senza la necessità di un successivo taglio secondario, salvare i processi e migliorare l'efficienza
2. La macchina principale adotta una struttura in acciaio ispessita e subisce taglio e saldatura di precisione secondaria per garantire che l'attrezzatura funzioni in modo più stabile e resistente.
3. L'unità principale adotta un riduttore di marcia con basso rumore, bassa calore, alta velocità e coppia elevata.
4. Il motore principale adotta il controllo di conversione della frequenza vettoriale intelligente per ottenere una regolazione sensibile della velocità e adattabilità ad alto carico.
5. Dotato di un dispositivo idraulico per regolare la tensione della cinghia e dotato di un sensore di tensione della cinghia e un sensore angolare della cinghia per ottenere un trasporto stabile.
6. Dotato di un sistema di taglio sincrono, il tavolo di taglio è guidato da una vite a sfera ad alta precisione e da un servomotore ad alte prestazioni.
7. dotato di controllo fisso della lunghezza dell'impulso, con funzione di compensazione del feedback frontale.
8. Adozione di un sistema di controllo PLC a doppio PLC, il controllo dell'uscita IO e il funzionamento della funzione sono controllati in modo indipendente per migliorare la velocità di risposta al taglio e una maggiore accuratezza di taglio.
9. Adozione di un nuovo pannello di controllo e un'interfaccia touch host a colori di grandi dimensioni.
10. Struttura di trasporto di carta inferiore multifunzionale, arresto di rottura della carta.
11. Il supporto per rollio di carta integrato, il supporto per colla e i componenti di alimentazione della carta sono tutti controllati elettricamente.
12. Il design modulare semplifica la connessione del circuito, rendendo più efficienti la manutenzione e la sostituzione giornalieri.
13. dotato di dispositivo di installazione ausiliario dello stampo.
14. Il modulo di rete opzionale può essere collegato a più dispositivi e linee di montaggio per ottenere il monitoraggio e la manutenzione remoti, supportando il protocollo Modbus TCP.
15. Supporta la configurazione dell'unità di tenuta di calore e del sensore di marchio colore per soddisfare diversi requisiti di processo.

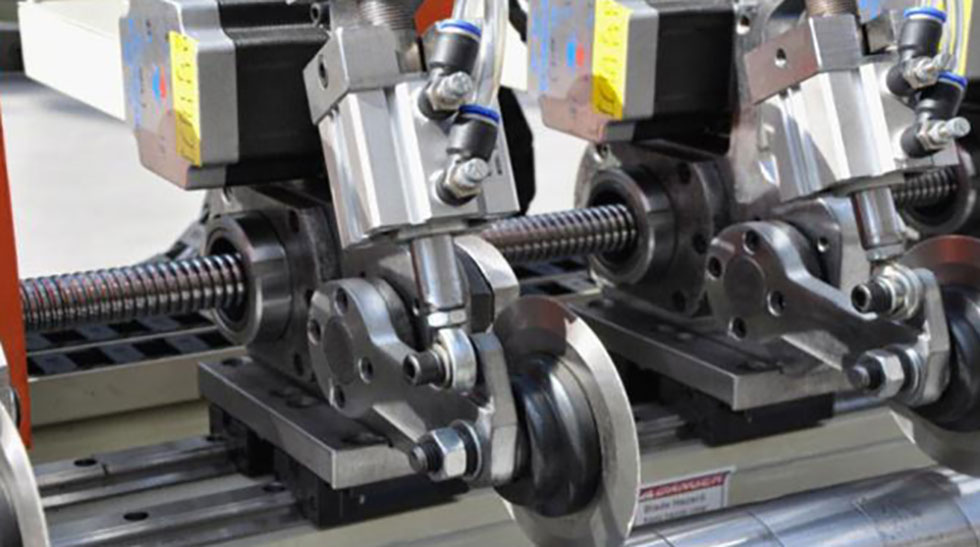

Dispositivo multi-cutter, configurazione di regolazione automatica del coltello opzionale

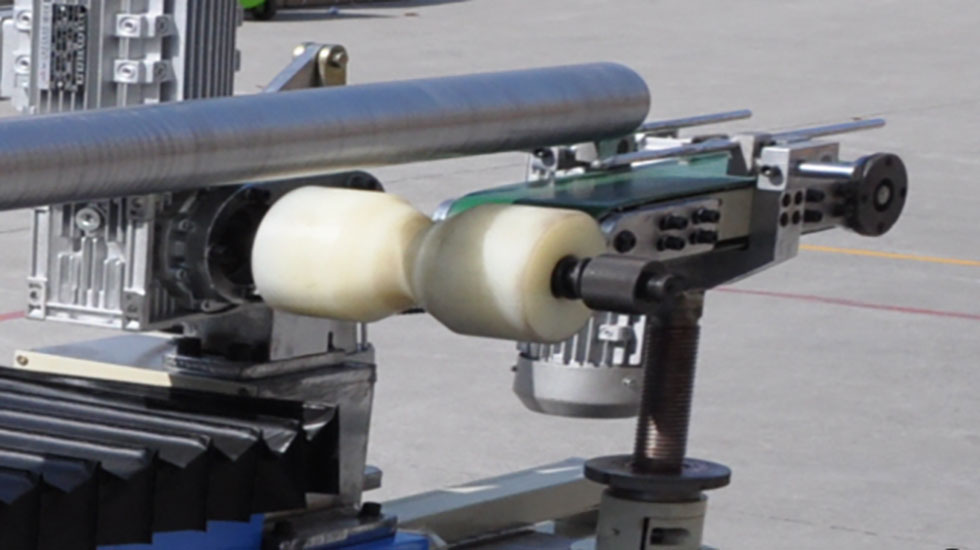

Dispositivo di trasporto del tubo di carta, trasporta il tubo di carta tagliato al processo successivo

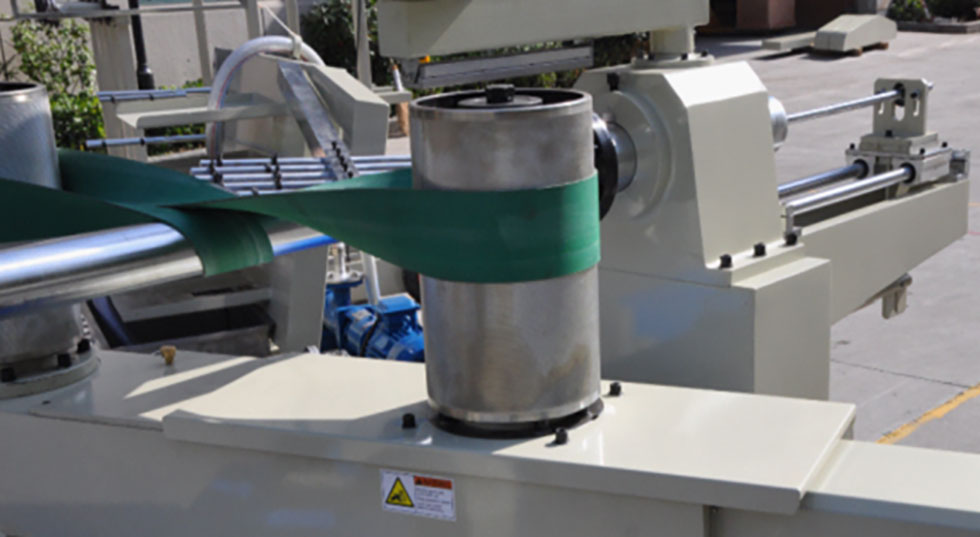

Hub a cinghia idraulica, tensione a cinghia auto-regolabile
