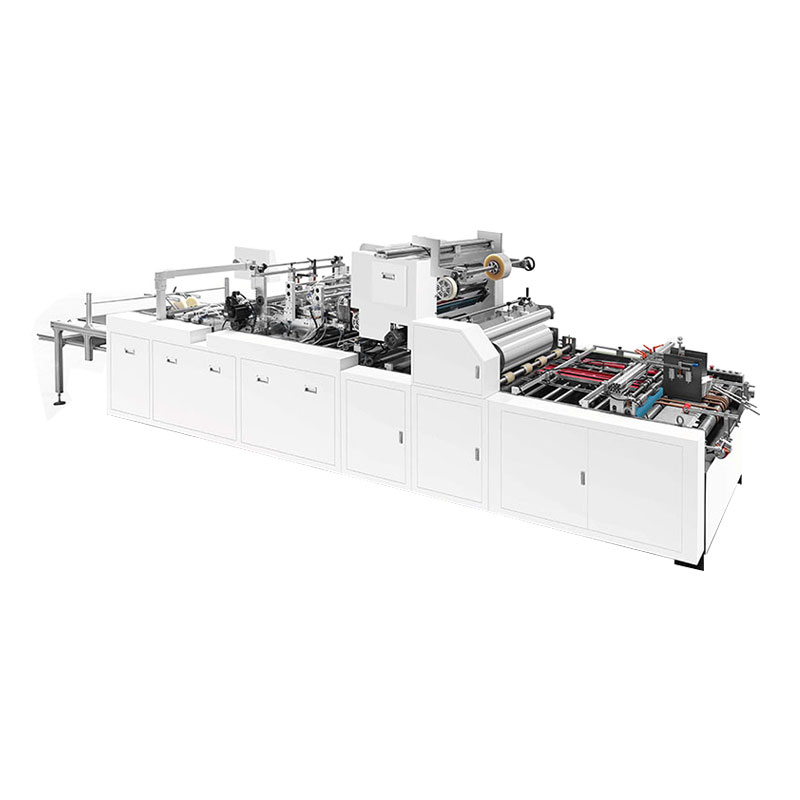

La macchina per la patching della finestra di punzonatura e piega è ampiamente utilizzata per rattoppare la finestra sulla scatola dei liquori, la scatola regalo, la scatola cosmetica, la scatola dei giocattoli e così via. Ha una funzione di punzonatura e piega, speciale per la finestra d'angolo. È la migliore macchina per la finestra d'angolo di patch.
Questa macchina può essere utilizzata per cartone e carta ondulata. Adotta il metodo di estrazione della carta inferiore di alimentazione della carta non-stop per separare la pila di carta per singolo foglio. Dopo la spinta e il posizionamento, la colla di stampa del modulo a piastra flessibile, il taglio del film stabile e accurato e il taglio orizzontale del coltello. Si rende conto della funzione di laminazione del film su finestre di scatole di tessuto, scatole regalo, scatole di giocattoli, scatole di camicia, scatole di latte, ecc.
| Modello | TC-650A | TC-880A | TC-1080A |
| Peso di carta | 200 -1000 g/m² | 200 -1000 g/m² | 200 -1000 g/m² |
| Capacità all'ora | 7000 | 7000 | 7000 |
| Gamma di dimensioni di carta | Min.150 (l) x 170 (w) mm | Min.150 (l) x 170 (w) mm | Min.150 (l) x 170 (w) mm |
| Max.560 (L) x 650 (w) mm | Max.650 (l) x 880 (w) mm | Max.650 (l) x 1080 (w) mm | |
| Gamma di dimensioni di finestra | Min.70 (l) x 30 (w) mm | Min.70 (l) x 30 (w) mm | Min.70 (l) x 30 (w) mm |
| Precisione | Max.300 (l) x 300 (w) mm | Max.350 (l) x 400 (w) mm | Max.350 (l) x 500 (w) mm |
| ± 0,5 mm | ± 0,5 mm | ± 0,5 mm | |
| Spessore del film | 0,1 - 0,4 mm | 0,1 - 0,4 mm | 0,1 - 0,4 mm |
| Potenza della macchina | 7KW | 8.5KW | 10kW |
| Peso della macchina | 3000 kg | 3500 kg | 3800 kg |
| Dimensione della macchina | 6800 (l) x1400 (w) x1850 (h) mm | 6800 (l) x1600 (w) x1850 (h) mm | 6800 (l) x1700 (w) x1850 (h) mm |
La macchina per patching per finestre di punzonatura e piega è adatta per la laminazione automatica del film di finestre di scatole di tessuto, scatole di cosmetici, scatole regalo, scatole di abbigliamento, scatole di giocattoli e altre scatole di finestre. È anche applicabile a carta ondulata e scatole di forma speciale.

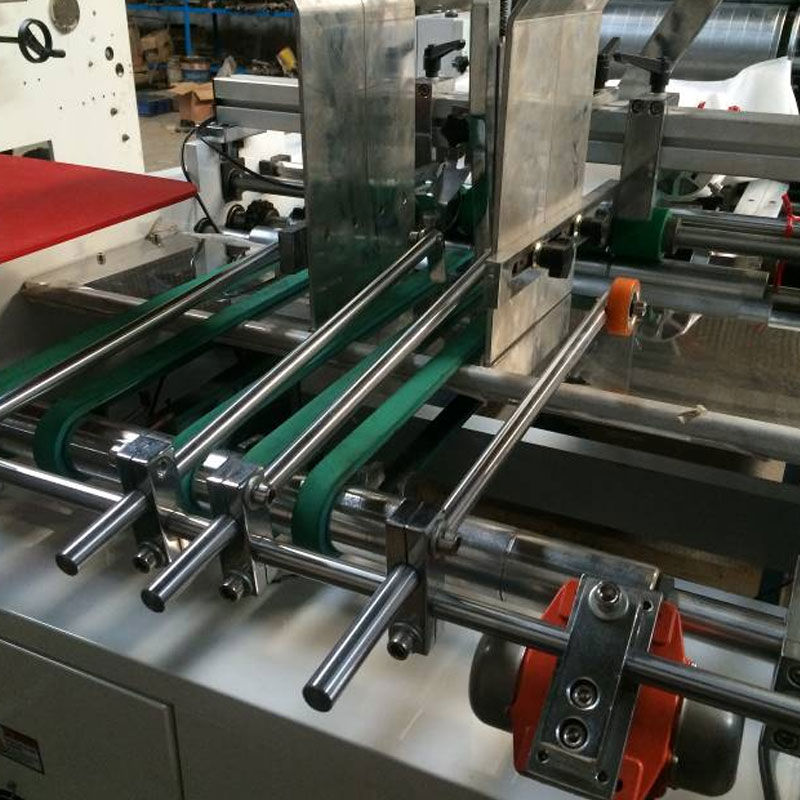

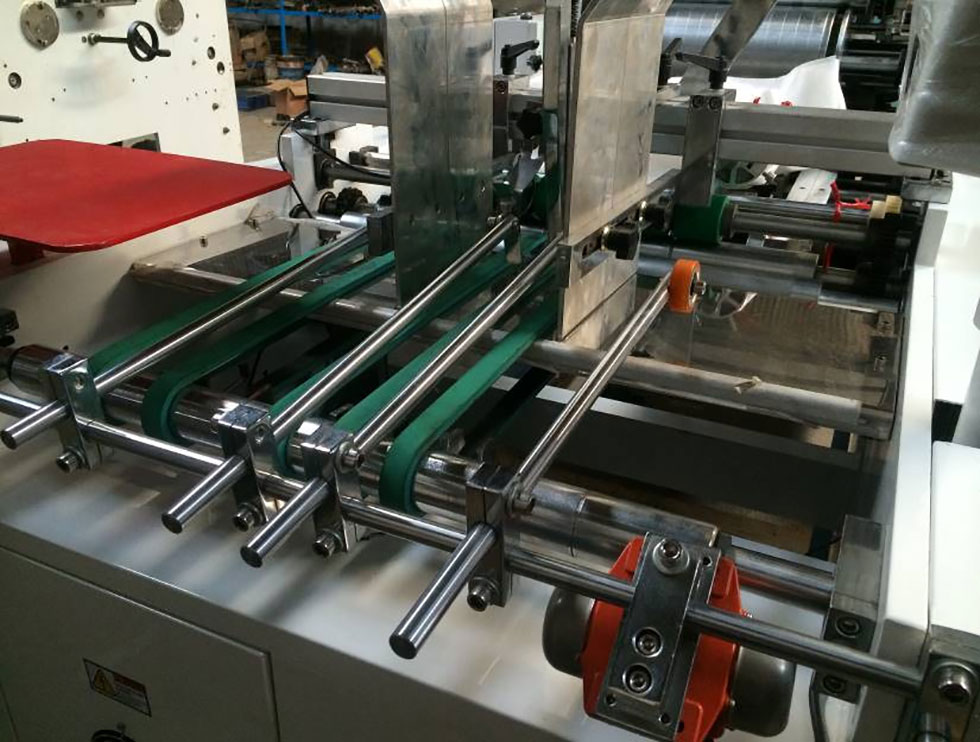

1) L'alimentatore di carta è controllata dal servo motore, la cinghia proviene dalla Polonia. NO-SPOT PARFAGGIO, NO CARPA SOPRAPICA o carta mancante.

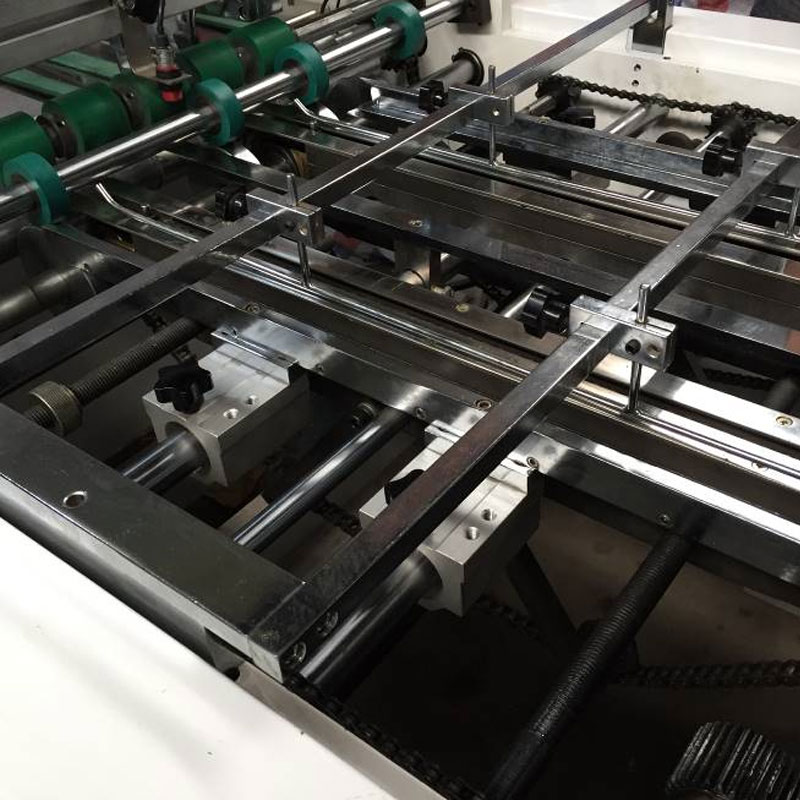

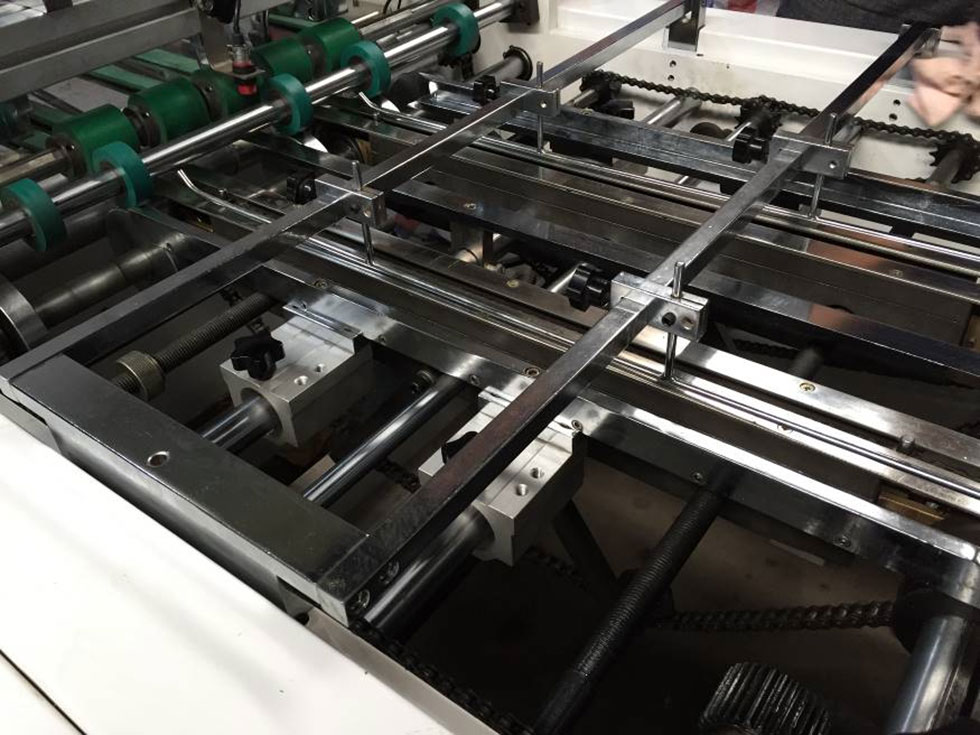

2) Il sistema di movimento della carta adotta la catena di spinta e la cintura di succhiamento dell'aria. Hanno una funzione di posizionamento, assicurano che la carta arrivi lo stesso posto allo stesso tempo.

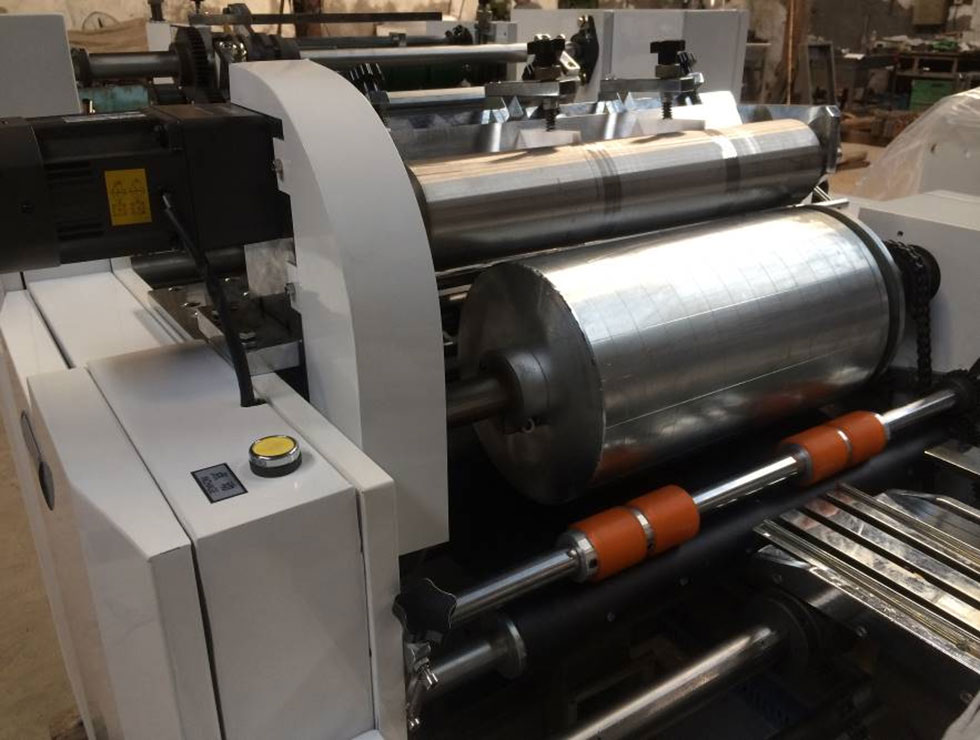

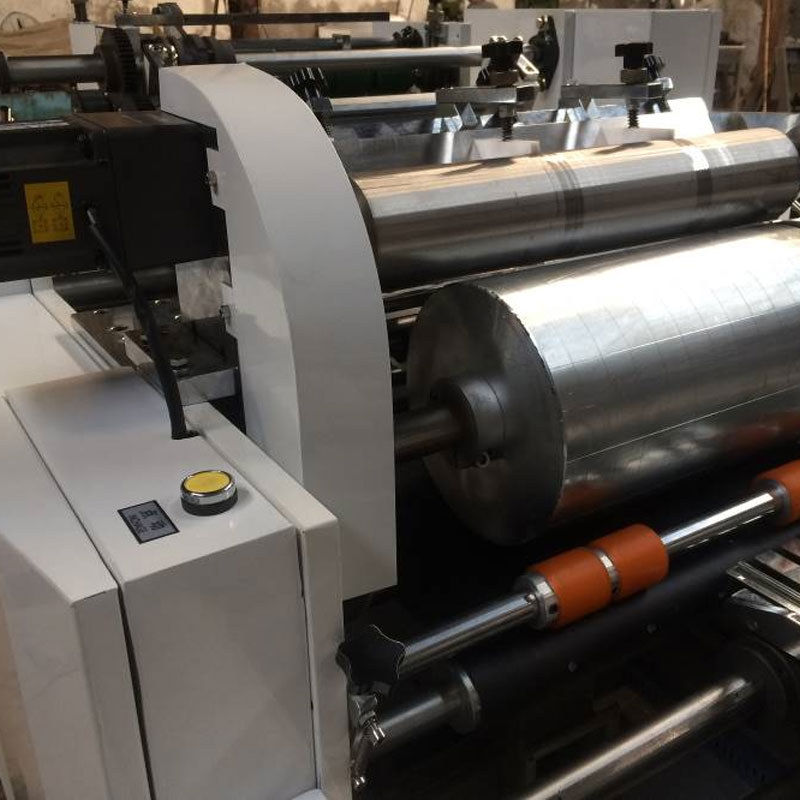

3) La parte della colla adotta la tecnologia di stampa Flexo. Possiamo regolare il luogo di colla sulla carta senza alcuna fermata. Quando manca la carta, la parte della colla si alza in caso di foglie di colla sull'aria che succhia la cintura.

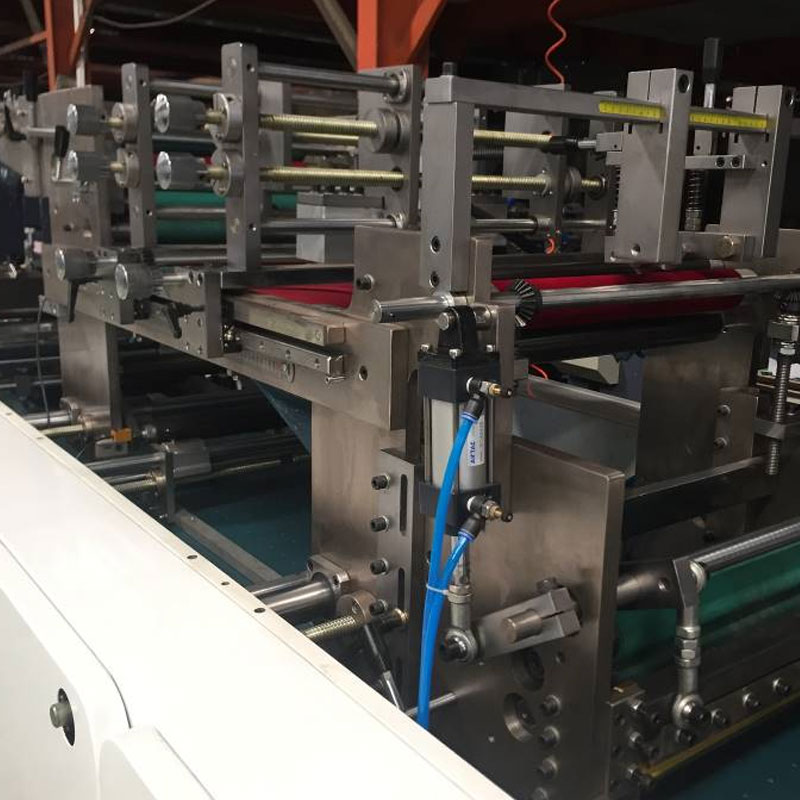

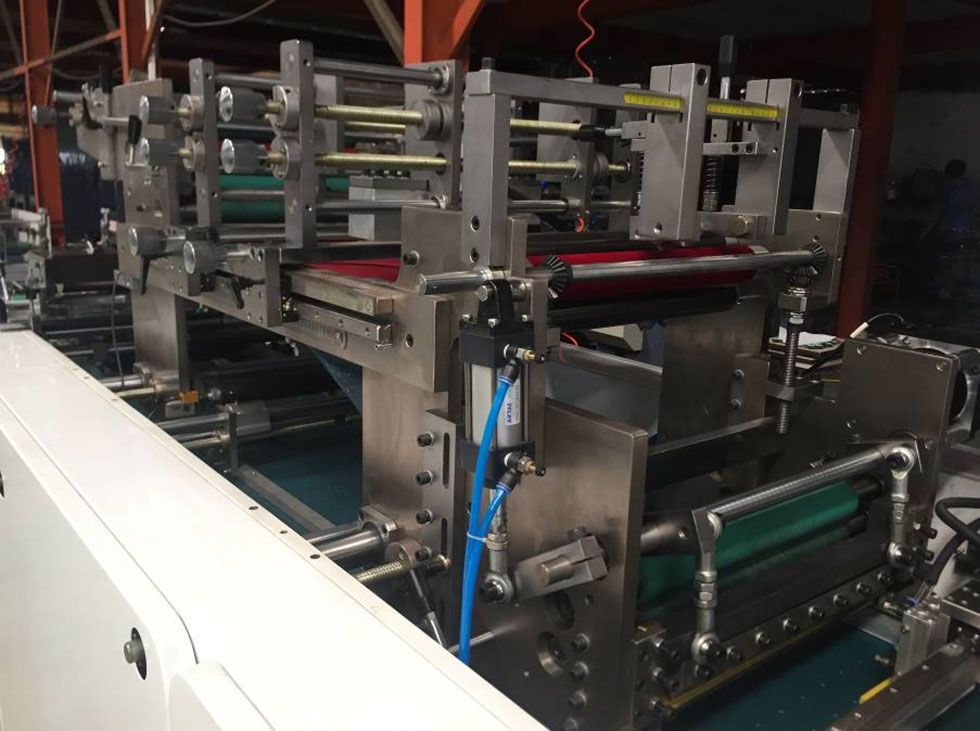

4) Parte di taglio del cinema adotta la nostra tecnologia e il nostro design brevettato. La lunghezza del film è controllata dal servo motore in PLC. Il luogo di carta è controllato dal cilindro. A causa di questo set di design, l'accuratezza è ± 0,5 mm.
1. Sistema di riscaldamento del film
2. Stampa Funzione del sensore della telecamera del registro
3. Finestra doppia patching (scatola del tessuto)
| MARCA | NOME | MODELLO | QUANTITÀ | ORIGINALE |
| Omron | Plc | CP1E-N30S1DT-D | 1 | GIAPPONE |
| Kinco | Touch screen | MT4414T-V000-K | 1 | Cina |
| Omron | Encoder | E6B2-CWZ6C 1000P/R 2M di OMS | 1 | GIAPPONE |
| Omron | BATTERIA | CP1W-BAT01 | 1 | GIAPPONE |
| Omron | Interruttore di prossimità | E2B-M12KN05-WZ-C1 2M OMS | 1 | GIAPPONE |
| Zhonchen | Inverter | Z2400-3R7G | 1 | Cina |
| Zhonchen | Inverter | Z2200-0R75G | 1 | Cina |
| Yaskawa | Servo Driver | SGD7S-5R5A00A | 2 | GIAPPONE |
| Yaskawa | Servo motore | SGM7J-08AFC6S | 2 | GIAPPONE |
| Invt | Servo Driver | SV-DB100-0R4-2-1R | 1 | Cina |
| Invt | Servo motore | SV-ML06-0R4G-2-1A0 | 1 | Cina |
| Zhongda | Reduttore di velocità | 60PLF8K | 1 | Cina |
| Zhongda | Reduttore di velocità | 80PLF5K | 1 | Cina |
| Omron | Sensore fotoelettrico | E3Z-D61 2M di OMC | 1 | GIAPPONE |
| Omron | Sensore | E3FA-DN11 2M di OMS | 3 | GIAPPONE |
| Eaton | Interruttore di circuito | PL9-C40/3 | 1 | U.S.A. |
| Eaton | Interruttore di circuito | E6-25 / 2/100 | 1 | U.S.A. |
| Eaton | Interruttore di circuito | E6-16 / 1/100 | 1 | U.S.A. |
| Omron | Relè elettrico | MY2N-GS DC24 di OMZ/C | 7 | GIAPPONE |
| Omron | INTERRUTTORE | S8FS-C10024 | 1 | GIAPPONE |
