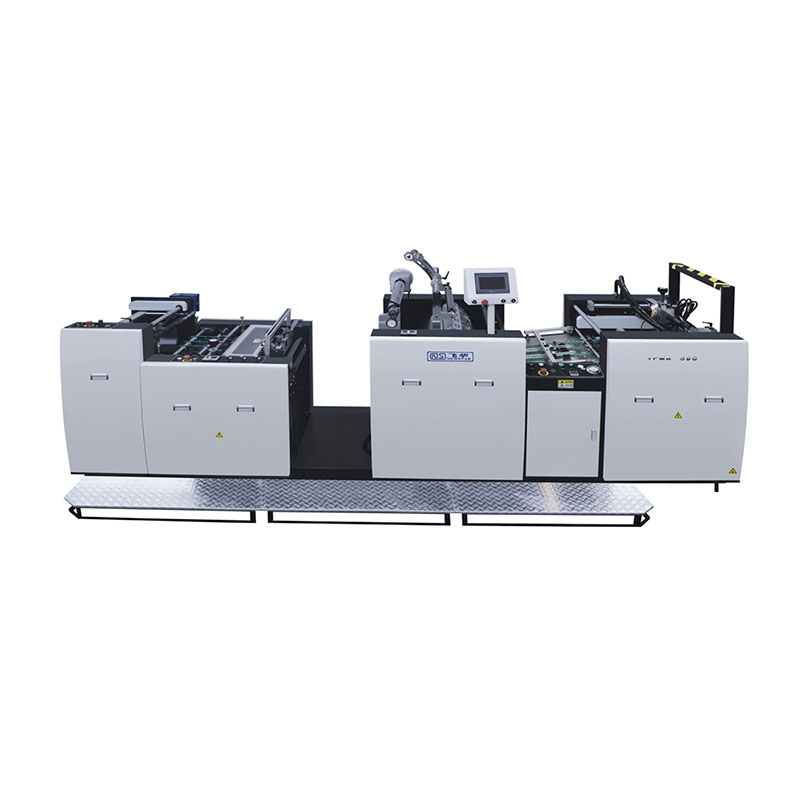

Macchina per laminazione pre-coating automatica

La macchina per laminazione pre-coating automatica con coltello a catena è un prodotto classico di nuova stella per molti anni. È un nuovo modello automatico appositamente progettato per le piccole dimensioni e piccoli problemi di lotti sul mercato, in particolare per tag, immagini, stampa digitale, stampa commerciale, libri, laminazione autoadesiva.

Caratteristiche

1: meccanismo pre-stacker per l'alimentazione della carta.
2: adottare l'alimentatore offset ad alta velocità per garantire un funzionamento rapido e stabile
3: Alto grado di intelligenza, l'intera macchina è controllata da PLC e Manchine e ogni parte è convertita in frequenza e servocked per garantire la sincronizzazione della velocità e facile da funzionare per una persona.
4: alta velocità, alta efficienza e funzionamento semplice

Parametri tecnici

Struttura della macchina

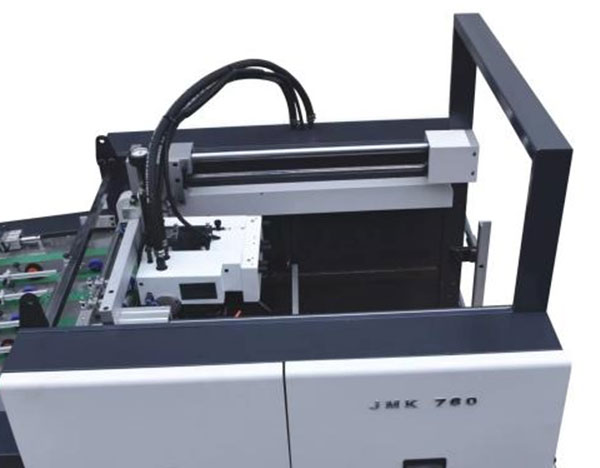

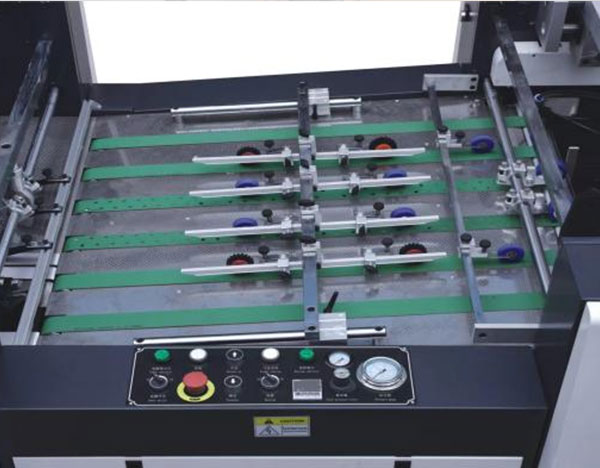

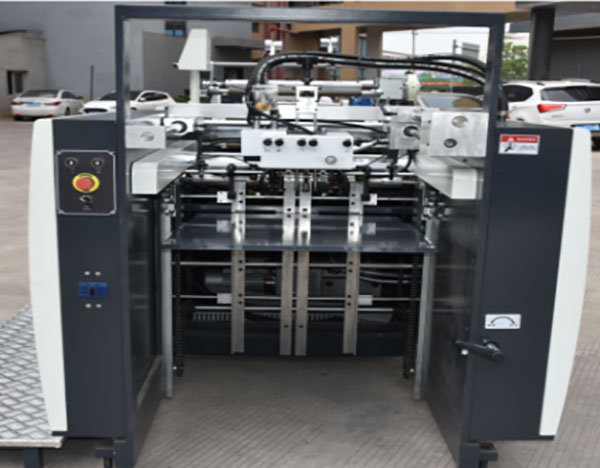

1. Sistema di alimentazione automatica della carta.

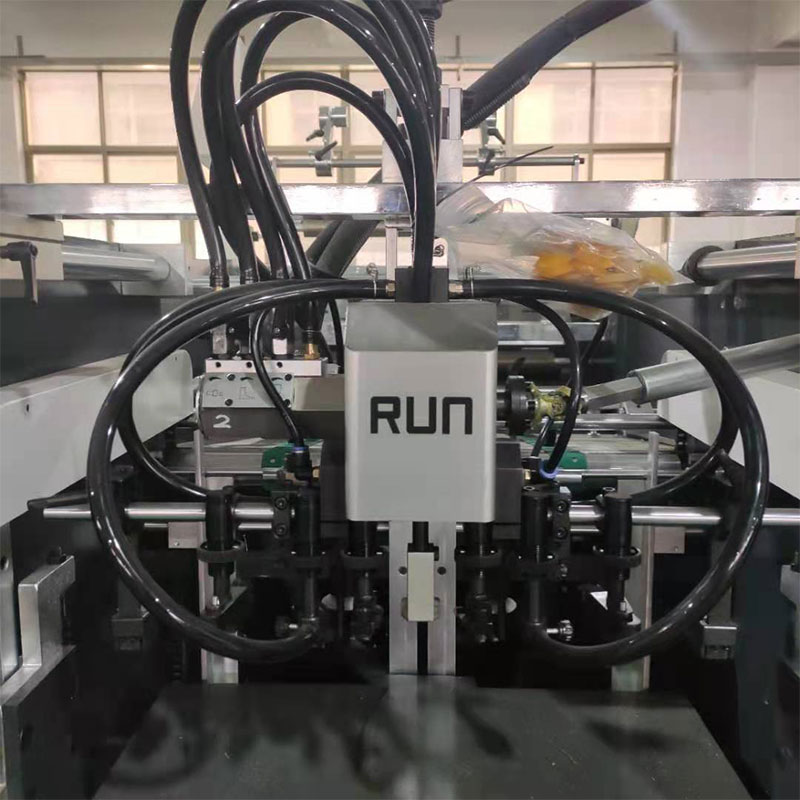

L'alimentatore di carta è una parte importante della macchina laminata. La funzione dell'alimentatore della carta è quella di separare la carta uno per uno automaticamente, in modo accurato, costante e periodico e inviarlo continuamente alla posizione di posizionamento normale.
Il metodo di alimentazione della carta di questa macchina è l'alimentazione della carta continua, che presenta i vantaggi di alto grado di automazione, struttura compatta, buone prestazioni, funzionamento conveniente, alimentazione della carta accurata e alta precisione. I componenti principali dell'alimentatore di carta includono il ponte di alimentazione della carta, la testa di alimentazione della carta, il tavolo di impilamento, il sistema di sollevamento e il sistema di trasmissione.

(1) adottare sistema di aspirazione dell'aria della pompa a vuoto senza olio;
(2) la tabella di trasporto di carta della linea di produzione è posizionata e trasmessa mediante aspirazione sotto vuoto per garantire un trasporto liscio, pulito e stabile;
(3) la tabella di alimentazione della carta è dotata di dispositivi di protezione limite superiore e inferiore; sollevamento rapido manuale;
(4) la tabella di alimentazione della carta ha un sistema di alimentazione della carta di rifornimento automatico;

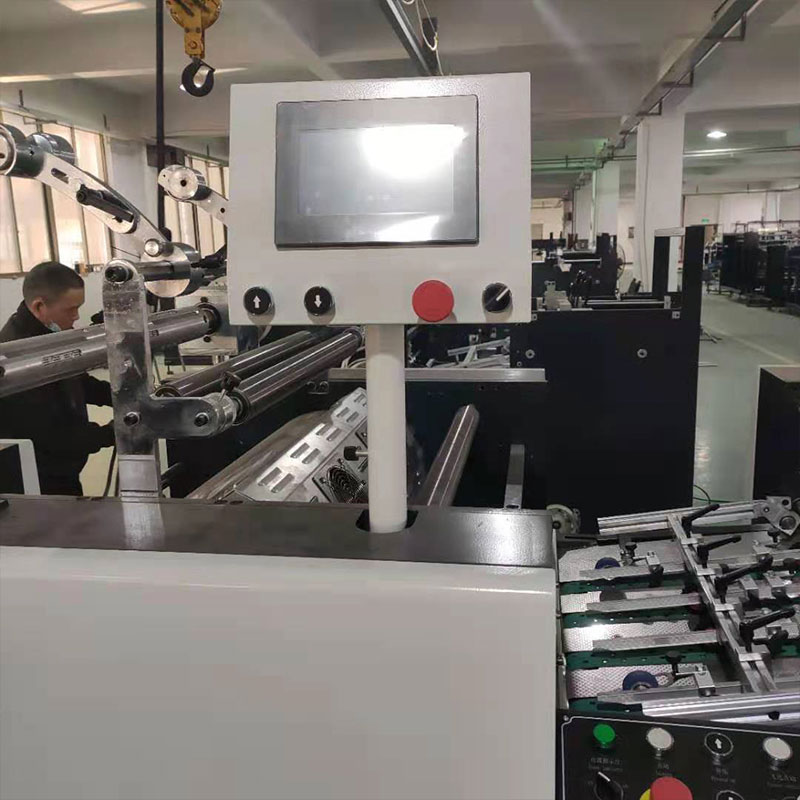

(5) Servo Technology, Control PLC e sistema di interazione umano-computer Controllo centralizzato. Errore di impilamento della carta ± 2 mm;
(6) Sistema di posizionamento del calibro frontale e laterale.

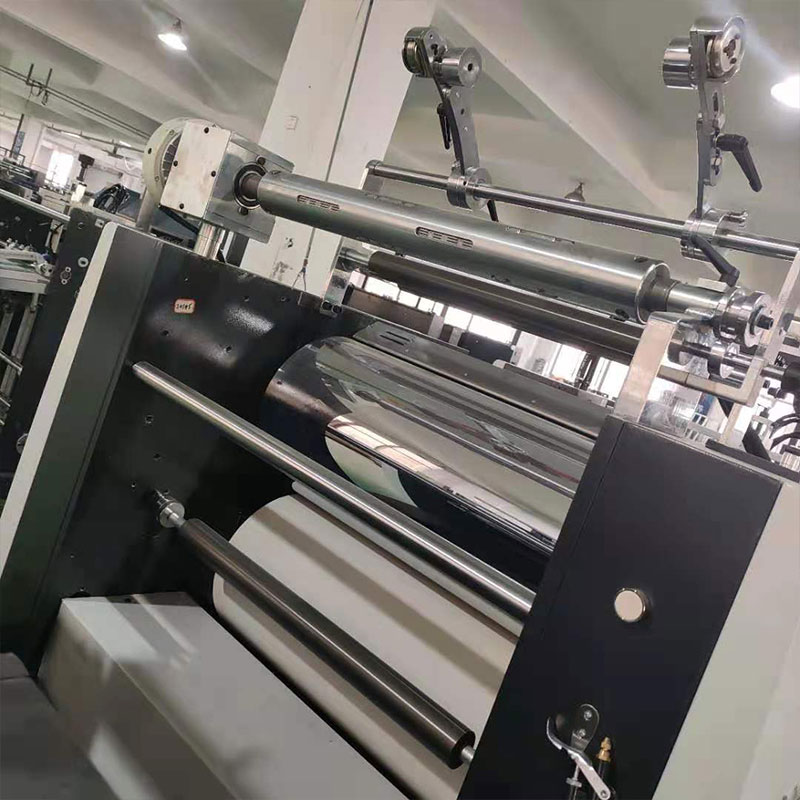

2. Main host

(1) l'intera macchina adotta la cinghia sincrona ad alta precisione e una parte della trasmissione a catena importata;

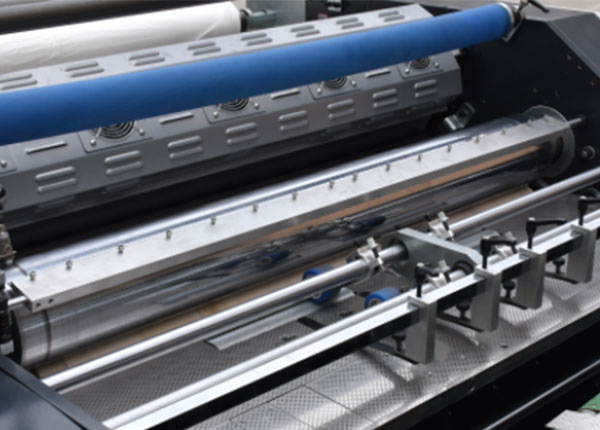

(2) rullo di riscaldamento composito da 320 mm, abbinato al sistema di riscaldamento a potenza variabile elettromagnetica;
(3) rullo a pressione in silicone importato 300 mm, che ha una buona resistenza alla temperatura e della pressione e prestazioni antiaderenti;
(4) Riscaldamento elettromagnetico
(5) Film Straight Roller
(6) misuratore di temperatura esterno
(7) pressione idraulica automatica
(8) Sistema carente di carta e rottura
(9) Dispositivo di sicurezza del magnete antidis, proteggere il rullo di ferro.

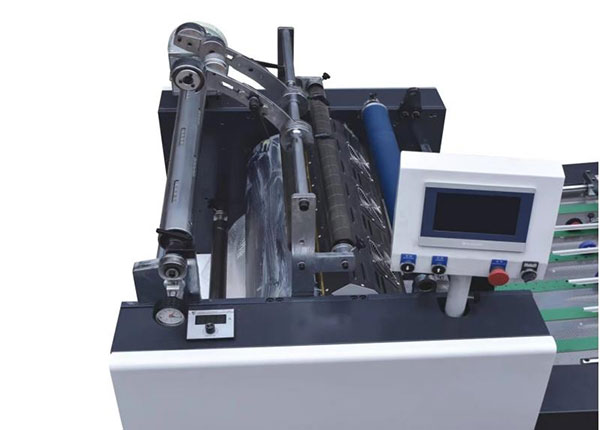

3. Sistema di separazione

(1) Sistema di perforazione posteriore
(2) Sistema anti-curva
(3) Sistema di taglio perforante pneumatico
(4) Slot per il rullo di separazione
(5) Adottare il sistema di controllo centralizzato dell'intera macchina per realizzare una precisa rottura pneumatica
(6) Controllo della frizione a polvere magnetica

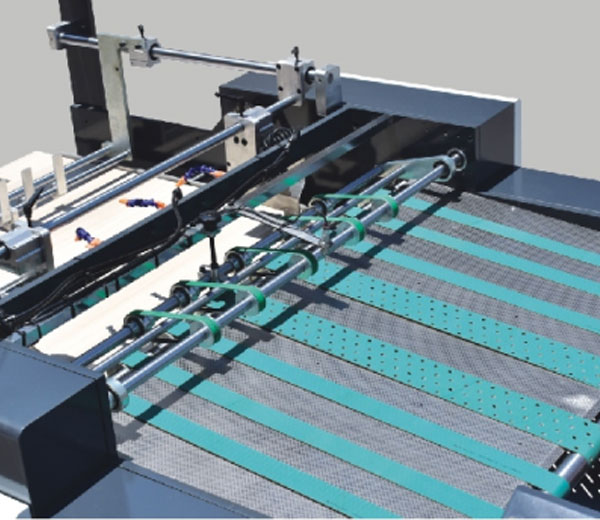

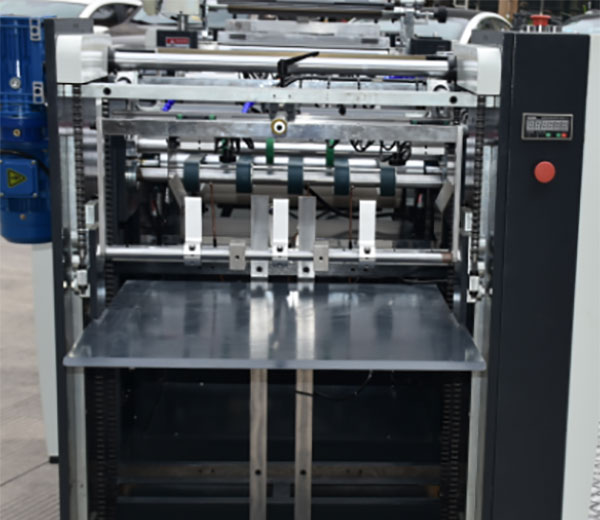

4. Stacker di carta automatica

(1) sistema di erogazione di carta ondulata sottile, dispositivo stabilizzatore di carta aspirante per mantenere la carta stabile;
(2) Sollevazione rapida manuale della tabella ricevente
(3) i dispositivi di protezione limite superiore e inferiore della tabella ricevente;
(4) il dispositivo di abbassamento automatico della tabella di consegna e il sistema di arresto della carta e allarme al limite della consegna;
(5) conteggio cumulativo di carta automatica;
(6) viene adottato il sistema pneumatico di carta fotoelettrica pneumatica ad alta velocità e la carta viene presa in modo accurato e ordinato;

Componenti principali
